产品用途

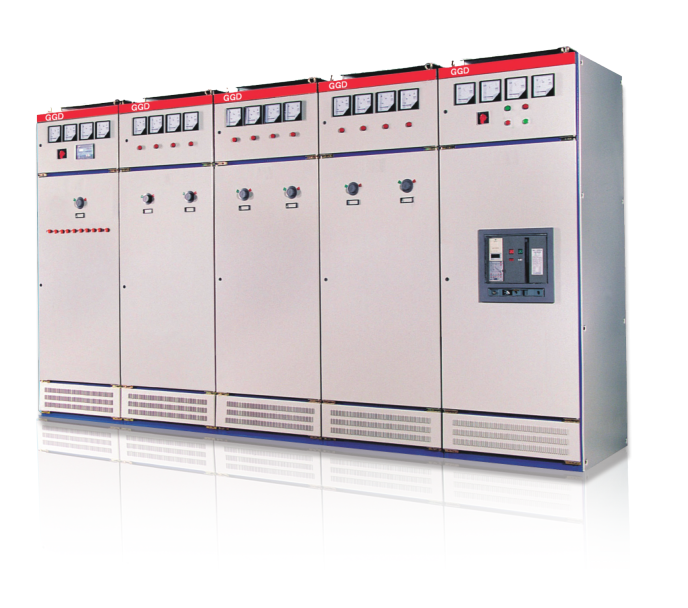

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V额定工作电流3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB/T 7251《低压成套开关设备》等标准。

使用条件

● 环境温度不高于+40℃，不低于-5℃；

● 产品安装使用时，使用地点的海拔高度不超过2000M；

● 周围空气相对湿度不大于90%（+25℃）；

● 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；

● 周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于温度的变化可能会偶然产生凝露的影响；

● 设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

产品特点

● 柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

● 通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。

● 柜体设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

● 柜门用转轴式活动铰链与构架相连，安装、拆卸方面。

● 柜体的顶盖需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

● 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间的选择。
