使用条件

● 周围空气温度: -5°C ~+40°C，日平均温度不得高于+35°C需根据实际情况降容运行。

● 确定环海拔高度: 2000m及以下。

● 相对温度:在温度为+40C时不超过50% ,在较低温度时允许有较大相对温度(例如在+20C时为90%),应考虑由于温度的变化可能偶然产生凝露的影响。

● 安装倾斜度不超过5°, 且整组柜列相对平整。

● 开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

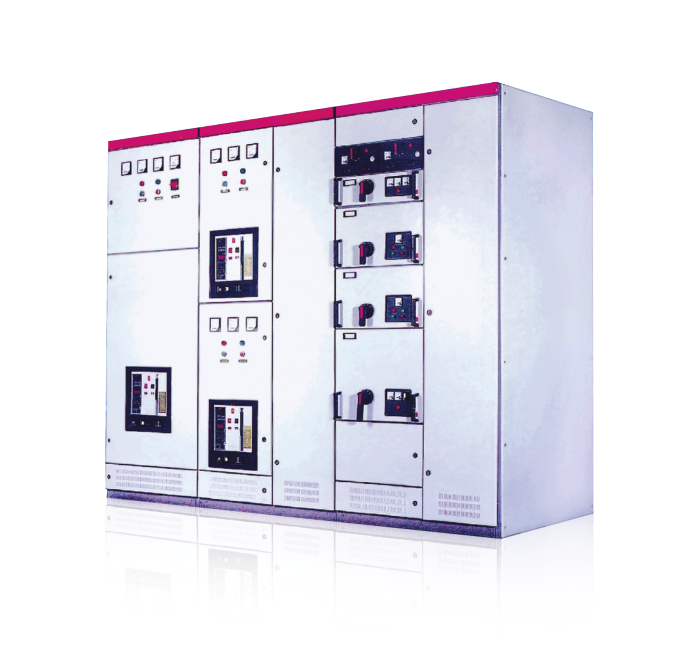

结构特点

◆ 开关设备的主构架采用C型材，构架采用拼装结构形式。主构架上均有安装模数E=20mm。

◆ 开关设备各功能室严格分开，其隔室主要分为功能单元、母线室、电缆室，各单元的功能相对*。

◆开关设备柜体的尺寸系列表如下

◆外部经磷化处理；然后采用静电环氧粉末喷涂。

◆柜架分成母线室、功能单元室三个相互隔离区间，可以防止事故扩散。

◆ 功能单元

◆ 抽屉层高的模数为160m。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

◆ 抽屉改动在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

◆每台MCC柜最多能安装11个一单元的抽屉或22个12单元的抽屉。其中一单元以上抽屉采用多功能板。

◆抽屉进出线根据电流大小不同片数的同一规格片式结构接插件。

◆单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

◆一单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

◆抽屉面板具有分、合、试验、抽出等位置明显标志。

◆抽屉单元设有机械联锁装置。

◆馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆的使用可靠性,又极大地方便了用户对电缆的安装与维修。电缆室有二个宽度尺寸240mm和440mm可供选用,视电缆数量截面和用户对安装维修方便的要求而定。

◆考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性,装置既可以方便地与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。

◆以抽屉为主体,同时具有抽出式和固定分隔,可以混合组合,任意选用。

◆开关设备按三相五线制和三相四线制设计,设计部门和用户可以方便选用PE+N或PEN方式。

◆柜体的防护等级为|P30、P40,也可以按用户需要特殊制作。

抽屉操作机构说明

HCJ-5抽屉推进机构，采用螺旋轨沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关实验位置时可进行电气联锁，避免造成人身或设备事故，复合国家和行业相关标准。本产品体积小，安装方式灵活，性能可靠。
